產品詳細介紹
符合MODBUS RTU協議,支持組態軟件無線組網 、溫度壓力流量無線測量,無線傳輸距離方圓3公里!
產 品 概 述:
技術服務電話:13892831469
DTD433F無線模擬量終端相當于一個4路模擬量輸入和4路模擬量輸出的無線變送器,它提供了4AI和4AO,符合MODBUS RTU協議,無線可靠傳輸距離達3公里。
DTD433F產品適合于點對多點而且分散不便于挖溝布線等應用場合。DTD433F不僅能與PLC、DCS、智能儀表等設備組成無線測控系統,同時能與組態軟件、人機界面、觸摸屏等工控產品實現達泰自由協議、MODBUS協議的組態,為工業測控領域提供了中短距離無線通信的低成本解決方案。
關 鍵 特 性:
技術服務電話:13892831469
◆ 可以直接代替有線的RS485網,符合標準MODBUS RTU協議,實現模擬量無線測控;
◆ 模擬量輸入:1-8通道AI輸入,0~5V電壓信號或者4~20mA電流信號輸入;
◆ 模擬量輸出:1-8通道AO輸出,4~20mA電流信號輸出;
◆ 抗干擾能力:內部集成工業級高抗干擾EMI單元。
產 品 描 述:
技術服務電話:13892831469
無線模擬量信號4-20mA,無線模擬量采集,無線MODBUS RTU,無線模擬量發射器
標 準 產 品 選 型:
◆ 現場模擬量從設備
◆ 控制室主控設備
主 要 特 征:
◆ 模擬量輸入:1-8通道AI輸入,0~5V電壓信號或者4~20mA電流信號輸入
◆ 模擬量輸出:1-8通道AO輸出,4~20mA電流信號輸出
◆ 可以直接代替有線變送器,實現無線傳感集群組網
◆ 有效無線傳輸距離可有三種選擇:300米、1000米、3000米左右
◆ 傳輸方式:全數字無線加密傳輸
◆ 直流寬壓9~24VDC供電,平均工作電流小于50mA
◆ PVC塑料外殼:115×74×60mm,E型導軌卡槽安裝
◆ 支持標準串口協議:達泰自由串口協議、MODBUS RTU協議
◆ 產品穩定可靠,工業現場連續使用超過十年以上。
定 制 方 案:
技術服務電話:13892831469
◆ 1主站12從站
主站提供485接口,每個從站采集8路開關量信號。
◆ 山頂3個水池水位信號采集,山下PLC Rs485口輸出,220V供電
主站一臺DTD433MEY,3個從站分別提供1路模擬量信號輸入DTD433FEY-T1AI。
◆ 從站為雙向混合信號
DTD433FHC-4022從站提供4路模擬量輸入,2路開關量輸入,2路開關量輸出信號。
◆ 1主站5從站,從站既有模擬量信號也有開關量信號
3個從站DTD433FC——采集模擬量,2個從站DTD433HC——采集開關量。
應 用 實 例:
DTD433F工業級無線模擬量終端可以直接替代有線變送器,并支持自由串口協議、MODBUS RTU協議;徹底解決有線方案施工繁瑣、設備后期維護成本高難題。可以直接組態,與組態軟件、PLC、觸摸屏及智能儀表連接,無需挖溝布線,已經成功的應用有:
◆ 橡膠廠硫化生產工藝無線DCS監測系統;
◆ 直接代替4~20mA的有線變送器實現無線通信;
◆ 工廠改造項目,隨時增加無線傳感器監控點;
◆ 工業場合的管網壓力、溫濕度等無線遠程監測;
◆ 工業設備運行參數的實時無線測控。
技術服務電話:13892831469
典 型 應 用 用 戶:
◆ 濟南和利時自動化工程有限公司
◆ 空軍工程大學工程學院
◆ 北京同方潔凈技術有限公司,一主兩從
◆ 太原東鋁鋁業有限公司,一主兩從
◆ 湖北勁牌酒業有限公司
◆ 桂林燕京啤酒
◆ 江蘇富裕達糧食制品股份有限公司
◆ 江蘇中熱機械設備有限公司
◆ 濟南長城儀表科技有限公司
◆ 蘇州水都環境公司,PLC在線控制液位,壓力等信號
◆ 江蘇天一信德環保科技有限公司,一主多從
◆ 河北灤平華都食品有限公司
◆ 陜西咸陽延長興化化工廠,1主3從混合型信號監控系統,2公里【點擊進入方案】
◆ 湖南美景環保科技,水力發電站水庫液位傳電腦年
◆ 福派博克高分子材料(常州)有限公司,8個PT100儀表信號到PC機
◆ 侯馬市三信電器線纜有限公司,傳感器到DCS
◆ 澳大利亞電廠,空氣預熱器漏風間隙控制系統的改造,3KM【點擊進入方案】
◆ 鞏義市北控水務有限公司,污水處理廠多個分散點模擬信號無線傳輸?shù)絇LC上,2千米
◆ 首鋼集團有限公司遷鋼公司燒結廠,現場傳感器和PC機之間無線通訊,600米
◆ 鄂爾多斯蘇格里氣田生產指揮中心,15個溫控器485數據和上位機軟件無線通訊,300米
◆ 長春文延科技開發有限公司,4~20mA檢測信號到觸摸屏,500M
◆ 蘇州安迪森電氣工程有限公司 ,3個現場傳感器信號到組態王,500M
相 關 產 品:
■ DTD433H|多點集群組網無線開關信號測控終端
■ 主站設備DTD433M-工業級無線通信數據終端
■ 點對點無線模擬量信號傳輸器
產 品 資 料:請加QQ(1582866104)或添加微信(13289221469)索?。?/span>
技術服務電話:13892831469(同微信)
《DTD433F系列無線模擬量MODBUS測控終端使用說明》
《DTD433F系列無線模擬量MODBUS測控終端通信協議》
《西門子S7-200與MODBUS無線模擬量測控終端例程》
《組態王、力控、MCGS及杰控組態軟件與DTD433F通信例程》
DTD433F模擬量信號無線測控方案

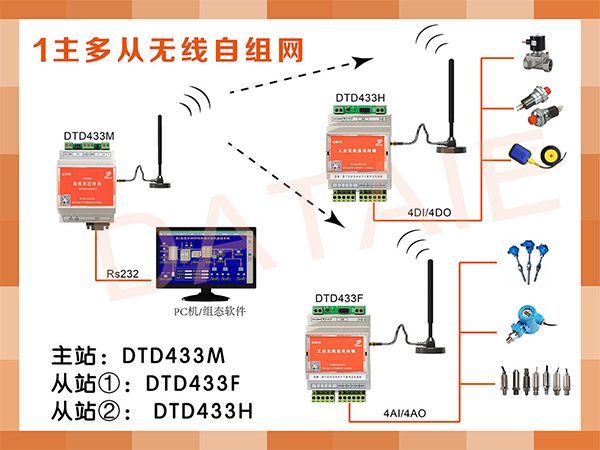

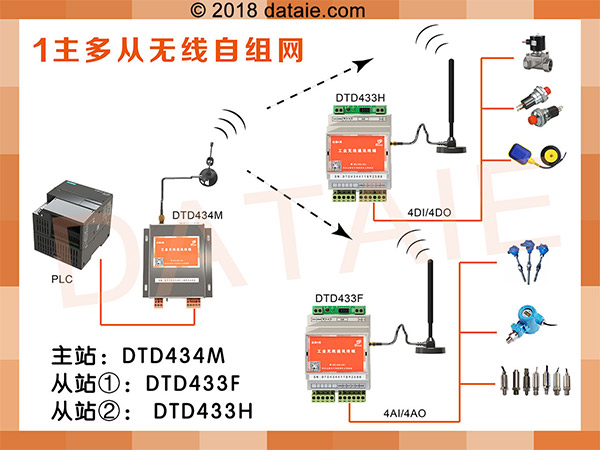

方案1. 無線數據終端與無線測控終端連接的應用方案
本系統主機使用DTD433M無線數據終端,采用RS485或者RS232接口與電腦、DCS、PLC、觸摸屏等控制器連接,并可以通過組態軟件實現MODBUS通信。從機使用DTD433H系列開關量無線測控終端或者DTD433F系列模擬量無線測控終端,以無線通信方式進行MODBUS協議數據的傳輸。
方案2. 觸摸屏、組態軟件與DTD433F的無線MODBUS通信方案
在實際系統中,觸摸屏、人機界面與監控對象不在一起,中心計算機一般放置在控制室,而故障點或被控設備安裝在現場車間,二者之間距離往往從幾十米到幾千米。如果布線的話,需要挖溝施工,比較麻煩,這種情況下比較適合采用無線通信方式。因?yàn)椴捎脽o線MODBUS協議不需要復雜的編程,只需要簡單組態,實現無線MODBUS通信需要專門的無線數據終端,在組態時也要考慮設置參數的匹配性,組態王和力控組態軟件的MODBUS無線通信的原理如圖所示。
