上一篇 DTD433H|多點集群組網無線開關量測控終端 下一篇

DTD433H|多點集群組網無線開關量測控終端

產品名稱 DTD433H|多點集群組網無線開關量測控終端
產品型號 DTD433H
更新日期 2020-10-17 00:00:00
瀏覽次數 110675次
技術專線 029-88354535、18992829586
DTD433H新網站

圖標.jpg產品詳細介紹

符合MODBUS RTU協議,支持組態軟件無線組網 、無線測控距離可達5公里!


圖標.jpg產品概述:
技術服務電話:13892831469

DTD433H無線MODBUS測控終端產品是針對工業級用戶,采用MODBUS RTU協議,并以無線串口通信方式代替有線RS485網絡的模塊化產品,可直接接入組態軟件,與PLC、DCS、工業儀表、傳感器等設備連接組成工業自動化測控系統。

DTD433H無線開關量終端相當于一個4路開關輸入和4路開關輸出的無線PLC從機,它提供了4DI和4DO,符合MODBUS RTU協議,無線可靠傳輸距離在3公里范圍內。

DTD433H產品適合于點對多點而且分散不便于挖溝布線等應用場合。DTD433H不僅能與PLC、DCS、智能儀表等設備組成無線測控系統,同時能與組態軟件、人機界面、觸摸屏等工控產品實現達泰無線協議、MODBUS協議的組態,為工業測控領域提供了中短距離無線通信的低成本解決方案。


圖標.jpg關 鍵 特 性:

◆ 支持組態王、力控及MCGS等組態軟件構成分布式無線485網,符合標準MODBUS RTU協議,實現開關量無線測控;
◆ 開關量輸入:1-16通道DI輸入,TTL電平或者無源觸點均可;
◆ 開關量輸出:1-16通道DO輸出,OC門輸出,可以外接直流繼電器線包。
◆ 抗干擾能力:內部集成工業級高抗干擾EMI單元。


圖標.jpg產 品 描 述:

無線IO,無線開關量Modbus RTU,無線數字量采集器,無線開關量發射器,無線控制繼電器


圖標.jpg標 準 產 品 選 型:

◆ 現場開關量從設備

◆ 控制室主控設備


圖標.jpg主 要 特 征:

◆ 開關量輸入:1-16通道DI輸入,TTL電平或者無源觸點均可;

◆ 開關量輸出:1-16通道DO輸出,OC門輸出,可以外接直流繼電器線包;

◆ 可以直接代替有線的RS485網,無需PLC,符合標準MODBUS RTU協議,實現開關量無線測控;

◆ 有效無線傳輸距離可有三種選擇:200米、1000米、3000米左右;

◆ 傳輸方式:全數字無線加密傳輸;

◆ 直流寬壓9~24VDC供電,平均工作電流小于50mA;

◆ PVC塑料外殼:115×74×60mm,E型導軌卡槽安裝;

◆ 支持標準串口協議:達泰自由串口協議、Modbus RTU協議;

◆ 產品穩定可靠,工業現場連續使用超過十年以上。


圖標.jpg定 制 方 案:

技術服務電話:13892831469

◆ 1主站4從站

主站提供485接口,每個從站采集2路開關量信號。



◆ 1主站12從站

主站提供485接口,每個從站采集8路開關量信號。

◆ 山頂3個水池水位信號采集,山下PLC Rs485口輸出,220V供電

主站一臺DTD433MEY,3個從站分別提供1路模擬量信號輸入DTD433FEY-T1AI。

◆ 從站為雙向混合信號

DTD433FHC-4022從站提供4路模擬量輸入,2路開關量輸入,2路開關量輸出信號。

◆ 1主站5從站,從站既有模擬量信號也有開關量信號

3個從站DTD433FC——采集模擬量,2個從站DTD433HC——采集開關量。


圖標.jpg應 用 實 例:

技術服務電話:13892831469

DTD433H工業級無線開關量終端可以直接替代PLC有線方案,并支持達泰串口協議、Modbus RTU協議;徹底解決有線方案施工繁瑣、設備后期維護成本高難題??梢灾苯咏M態,與組態軟件、PLC、觸摸屏及智能儀表連接,無需挖溝布線,已經成功的應用有:

◆ 以工控機為主機,通過組態王、力控、MCGS等主流組態軟件實現分布式無線遙控遙測;

◆ 通過各種品牌PLC的MODBUS協議實現分布式無線組網通信;

◆ 工廠改造項目,隨時增加無線開關監控點,無線遠程開關控制;工業設備故障無線報警。



圖標.jpg典 型 應 用 用 戶:

技術服務電話:13289221469(同微信)

◆ 濟南和利時自動化工程有限公司

◆ 空軍工程大學工程學院

◆ 北京同方潔凈技術有限公司,一主兩從

◆ 太原東鋁鋁業有限公司,一主兩從

◆ 湖北勁牌酒業有限公司

◆ 桂林燕京啤酒

◆ 江蘇富裕達糧食制品股份有限公司

◆ 江蘇中熱機械設備有限公司

◆ 濟南長城儀表科技有限公司

◆ 蘇州水都環境公司,PLC在線控制液位,壓力等信號

◆ 江蘇天一信德環保科技有限公司,一主多從

◆ 河北灤平華都食品有限公司

◆ 陜西咸陽延長興化化工廠,1主3從混合型信號監控系統,2公里【點擊進入方案】

◆ 湖南美景環??萍迹Πl(fā)電站水庫液位傳電腦

◆ 福派博克高分子材料(常州)有限公司,8個PT100儀表信號到PC機

◆ 侯馬市三信電器線纜有限公司,傳感器到DCS

◆ 安徽依諾瑪智能科技有限公司,PC與PLC之間,200m

◆ 澳大利亞電廠,空氣預熱器漏風間隙控制系統的改造,3KM【點擊進入方案】

◆ 湖南博云東方粉末冶金有限公司,5個工位信號呼叫和PLC無線通訊,200m

◆ 中國汽車工業工程有限公司,PLC無線喚醒AGV小車,50m

◆ 蘇州貿貝特自動化科技有限公司,現場設備報警信號采集到plc,1KM

◆ 深圳招商建筑科技有限公司,建筑工地上分散的開關量無線采集到PLC,500m


圖標.jpg相 關 產 品:

■ DTD433F|多點集群組網無線模擬量信號測控終端

■ 主站設備DTD433M-工業級無線通信數據終端

■ 點對點無線開關量信號傳輸器


圖標.jpg產 品 資 料:請加QQ(1582866104)或添加微信:13289221469索取  :

1 《DTD433H系列無線開關量MODBUS測控終端使用說明》

2 《DTD433H系列無線開關量MODBUS測控終端通信協議》

3 《西門子S7-200與MODBUS無線開關量測控終端例程》

4 《組態王、力控、MCGS及杰控組態軟件與DTD433H通信例程》

5 DTD433H開關量信號無線測控方案

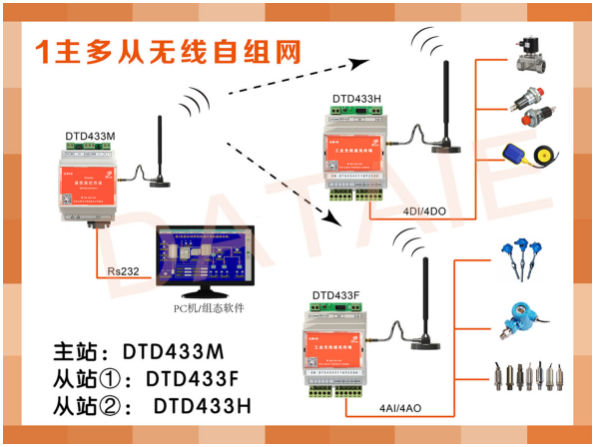

方案1. 無線數據終端與無線測控終端連接的應用方案

本系統主機使用DTD433M無線數據終端,采用RS485或者RS232接口與電腦、DCS、PLC、觸摸屏等控制器連接,并可以通過組態軟件實現MODBUS通信。從機使用DTD433H系列開關量無線測控終端或者DTD433F系列模擬量無線測控終端,以無線通信方式進行MODBUS協議數據的傳輸。

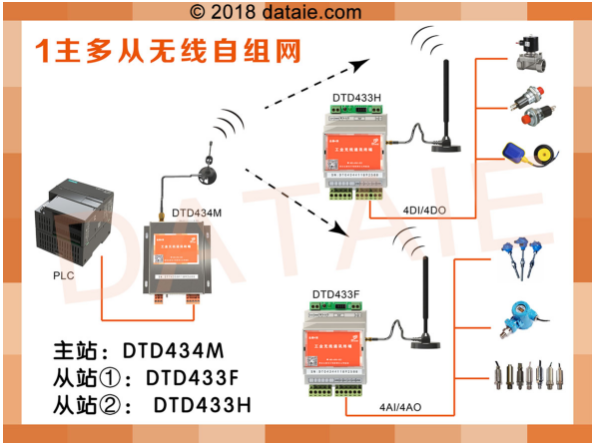

方案2. 觸摸屏、組態軟件與DTD433H的無線MODBUS通信方案

在實際系統中,觸摸屏、人機界面與監控對象不在一起,中心計算機一般放置在控制室,而故障點或被控設備安裝在現場車間,二者之間距離往往從幾十米到幾千米。如果布線的話,需要挖溝施工,比較麻煩,這種情況下比較適合采用無線通信方式。因?yàn)椴捎脽o線MODBUS協議不需要復雜的編程,只需要簡單組態,實現無線MODBUS通信需要專門的無線數據終端,在組態時也要考慮設置參數的匹配性,組態王和力控組態軟件的MODBUS無線通信的原理如圖所示。


默認標題_自定義px_2019.10.15 (1).jpg


獲取資料密碼您可以關注微信訂閱號DTD110HF: 加入掃描微信二維碼:先輸入1,然后輸入2即可獲得密碼。
獲取資料密碼您可以關注微信訂閱號DTD110HF:  加入掃描微信二維碼:先輸入1,然后輸入2即可獲得密碼。
